TEMA: CARGA FICTICIA ILER 20

¡Gracias EA2AJO!

Bueno, pues le he hecho la primera modificación.

Tras unos pequeños problemas con el cableado ya subsanados , me he dado cuenta de que el radiador del 7805 que alimenta el DDS se calienta mucho alimentando la radio con 13 V. También hace mucho calor, pero no me convence tanta temperatura.

Asñi que guiándome por una idea que vi en este foro, he intercalado un 7809 que ataca ahora el 7805. El calor en ambos es ahora mucho menor, y el DDS se ataca ahora siempre a la misma tensión, independientemente de la tensión de alimentación de la radio, que puede ir de 12 a 14 V.

Voy a estar unos días escuchando y ajustando la Tx y luego empezarán las pruebas de campo, no sé si con este calor o esperar hasta septiembre. Veremos.

Carga ficticia construida con 8 resistencias de 100 ohms 2 W en dos conjuntos paralelos 4 a 4. Toma de potencia con diodo y condensador. No es exacta pero me ha servido para obtener una tensión proporcional a la potencia y hacer los ajustes de Tx.

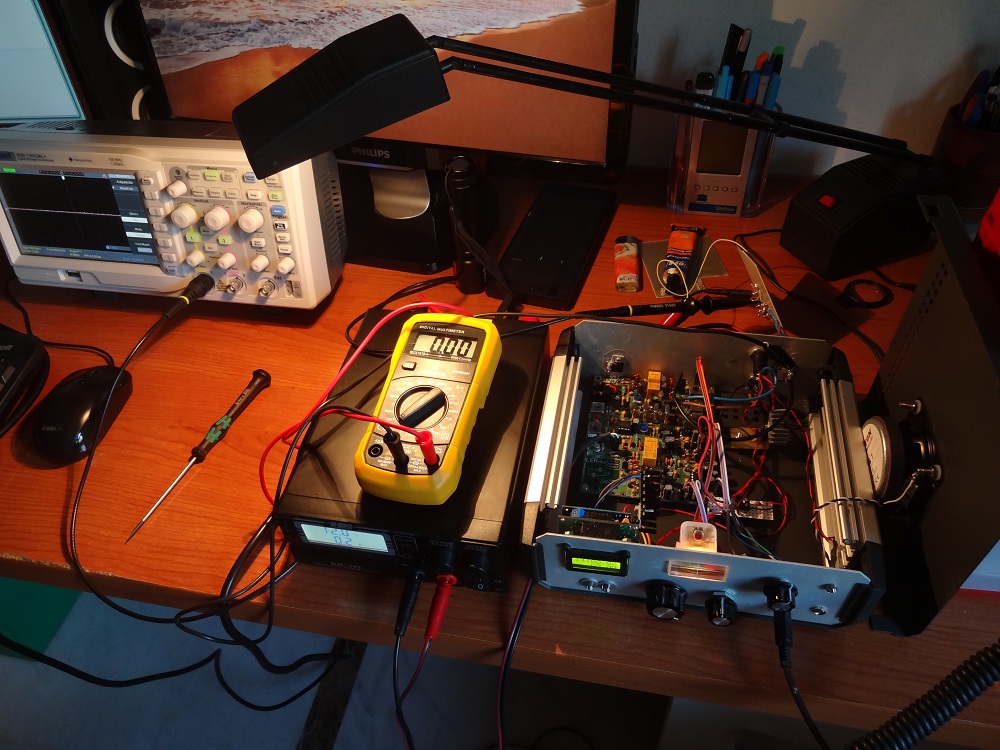

Equipo ajustado en Tx y terminado, a falta de las pruebas de campo.

Muchas gracias a todos por vuestra ayuda, ha sido muy valiosa.

Mis últimas pruebas con carga ficticia:
